Einleitung

Ottomotor Gemischbildung und Zündung – Zündkerzenbilder vorsichtig interpretieren

Zielgruppe: Ausbildung zur Kfz-Mechatronikerin beziehungsweise zum Kfz-Mechatroniker

Lernzeit: 60–90 Minuten einschließlich Fallbearbeitung

Leitfrage: Was verrät eine Zündkerze über den Motor – und was gerade nicht?

Eine Zündkerze kann Hinweise auf Verbrennung, Verschleiß und Betriebsbedingungen liefern. Doch ein Zündkerzenbild allein beweist keine bestimmte Fehlerursache.

Merksatz: Erst beobachten, dann Betriebsbedingungen berücksichtigen, Daten vergleichen und mögliche Ursachen durch geeignete Prüfungen eingrenzen.

Sicherheitsgrenze: Dieser Kurs dient ausschließlich dem Lernen und der Auswertung bereitgestellter Bilder und Daten. Arbeiten an Fahrzeugen, insbesondere an Zündhochspannung, Hochvoltsystemen und Rückhaltesystemen, sowie sicherheitsrelevante Prüfungen und Entscheidungen über eine Fahrfreigabe sind qualifiziertem Fachpersonal vorbehalten. Herstellerangaben sind verbindlich zu prüfen. Der Kurs erteilt keine Zulassungs-, Reparatur- oder Fahrfreigabe.

Lerneinheit 1: Gemischbildung und Zündung verstehen

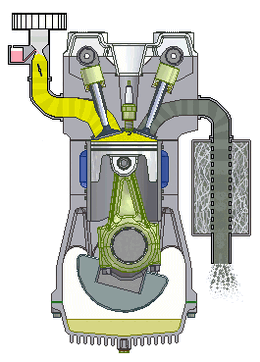

Der Viertakt-Ottomotor

Bildauftrag: Beobachte Ansaugen, Verdichten, Arbeiten und Ausstoßen. Die Animation zeigt ein vereinfachtes Vergasersystem. Moderne Einspritzsysteme können anders aufgebaut sein.

Im Ottomotor wird ein brennbares Luft-Kraftstoff-Gemisch durch einen elektrischen Funken entzündet. Bei Saugrohreinspritzung wird Kraftstoff vor dem Einlassventil zugeführt, bei Direkteinspritzung unmittelbar in den Brennraum.

Beobachtungsfrage: Welches Bauteil dosiert den Kraftstoff?

Musterfeedback: Das Einspritzventil dosiert Kraftstoff. Ob daraus eine geeignete Gemischbildung entsteht, hängt zusätzlich von Luftmasse, Betriebszustand, Einspritzung und weiteren Bedingungen ab.

Die Zündkerze als Bauteil

Die Zündanlage erzeugt die für den Funken erforderliche elektrische Spannung. Zwischen Mittel- und Masseelektrode springt der Funke über. Die Keramik isoliert die Mittelelektrode elektrisch vom metallischen Gehäuse.

Wichtige Beobachtungsstellen sind Isolatorfuß, Elektroden, Elektrodenabstand und sichtbare Ablagerungen.

Lernregel: Der Elektrodenabstand und der Wärmewert müssen zum jeweiligen Motor und zur freigegebenen Zündkerze passen. Pauschale Sollwerte sind nicht zulässig.

Das System der Lambdaregelung

Systembild lesen: Luftmassenmessung, Einspritzventile, Lambdasonde und Motorsteuerung beeinflussen die Regelung gemeinsam.

Eine Lambdasonde erfasst sauerstoffbezogene Zustände im Abgas. Das Steuergerät verwendet diese Information unter geeigneten Betriebsbedingungen zur Gemischregelung.

Wichtig: Die Kennlinie zeigt das Prinzip einer schmalbandigen Sprungsonde. Breitbandsonden und herstellerspezifische Diagnosedaten dürfen nicht identisch interpretiert werden.

Mini-Aufgabe: Warum kann eine positive Kraftstoffkorrektur allein noch kein undichtes Ansaugsystem beweisen?

Feedback: Eine positive Korrektur bedeutet im betrachteten Regelzustand, dass die Steuerung Kraftstoff hinzuregeln möchte. Auch Messabweichungen, fehlerhafte Verbrennung oder andere Ursachen können solche Korrekturen auslösen.

Lerneinheit 2: Zündkerzenbilder erkennen

Unauffälliges Kerzenbild

Eine hellgraue, hellbraune oder teilweise weißlich-graue Isolatoroberfläche kann bei normalem Betrieb auftreten.

Nicht daraus folgern: Der Motor ist garantiert fehlerfrei.

Trockene schwarze Ablagerungen

Matte, trockene schwarze Ablagerungen werden häufig als Verrußung bezeichnet.

Mögliche Zusammenhänge: häufiger Kaltbetrieb, Kurzstrecken, zu fettes Gemisch, unvollständige Verbrennung, Zündstörungen oder unpassender Wärmewert.

Nicht daraus folgern: Das Einspritzventil ist defekt.

Video: NGK Spark Plugs USA – Fouled Spark Plug.

Beobachtungsauftrag: Notiere zwei mögliche Ursachen einer verrußten Zündkerze und eine zusätzliche Prüfung zur Unterscheidung.

Feuchte und ölige Ablagerungen

Schwarze, glänzende oder feuchte Ablagerungen können mit Öl oder unverbranntem Kraftstoff zusammenhängen.

Zusätzliche Informationen: Flüssigkeitsart, Startbedingungen, Ölverbrauch, Verbrennungsaussetzer und Kompressionsbefunde.

Nicht daraus folgern: Die Kolbenringe sind zwangsläufig verschlissen.

Helle Isolatoren und thermische Belastung

Eine helle Oberfläche ist für sich allein kein Nachweis eines zu mageren Gemischs.

Deutliche Elektrodenabtragung, Schmelzspuren oder andere thermische Schäden erfordern eine fachliche Ursachenprüfung.

Mögliche Prüffelder: Kühlsystem, Zündungsregelung, abnormaler Verbrennungsablauf, Wärmewert und korrekte Montage.

Verkrustungen und beschädigte Keramik

Harte, ascheartige Ablagerungen können unter anderem aus Ölbestandteilen oder Kraftstoffzusätzen entstehen.

Beschädigte Keramik und verformte Elektroden sind ernst zu nehmende Befunde.

Sicherheitsregel: Bei auffälligen Schäden keine eigenständige Erprobung oder Fahrfreigabe ableiten. Die Bewertung und weitere Vorgehensweise erfolgen durch qualifiziertes Fachpersonal nach Herstellerangaben.

Lerneinheit 3: Betriebsbedingungen bestimmen das Bild

Eine Zündkerze zeigt nicht nur den letzten Verbrennungsvorgang. Ablagerungen können über längere Zeit entstehen und sich unter veränderten Bedingungen verändern.

Betriebsbedingung	Bedeutung für die Interpretation
Häufige Kurzstrecken	Niedrige thermische Belastung kann Verrußung begünstigen.
Längerer Leerlauf	Das Bild kann andere Bedingungen widerspiegeln als bei höherer Motorlast.
Wiederholte Kaltstarts	Gemischanreicherung und instabile Verbrennung können eine Rolle spielen.
Höhere Motorlast	Temperatur und Anforderungen an die Zündung verändern sich.
Falscher Wärmewert	Die thermische Betriebsweise der Zündkerze kann beeinträchtigt sein.
Verschleiß oder Ablagerungen	Die Funkenbildung und Verbrennung können gestört werden.

Vor jeder Deutung fragen: Wie wurde der Motor betrieben? War er betriebswarm? Welche Fehler wurden gespeichert? Welche Zündkerze war vorgeschrieben? Sind die Fotos vergleichbar?

Diagnoseprinzip

Beobachtung → Hypothese → Gegenprüfung → Bewertung

Beobachtung	Mögliche Hypothese	Sinnvolle zusätzliche Information
Einzelne verrußte Zündkerze	Zylinderbezogene Verbrennungsstörung	Aussetzerzähler und Zündsystemdaten
Alle Zündkerzen verrußt	Gemeinsame Betriebs- oder Gemischbedingung	Fahrprofil, Temperaturen und Kraftstoffkorrekturen
Feuchte Zündkerze	Kraftstoff- oder Öleinwirkung	Dokumentierte Flüssigkeitsart und Betriebszustand
Helle Oberfläche mit Elektrodenschaden	Thermische oder mechanische Belastung	Kühlungs-, Zündungs- und Bauteildaten

Merke: Eine Hypothese erklärt einen möglichen Zusammenhang. Sie ist noch keine bestätigte Diagnose.

Lerneinheit 4: Konkreter Ausbildungsfall

Werkstattfall: Der unrunde Leerlauf

Auftragssituation: In einer Ausbildungswerkstatt liegt eine anonymisierte, didaktisch erstellte Diagnoseakte eines vierzylindrigen Ottomotors vor. Der Motor läuft zeitweise im warmen Leerlauf unruhig. Die folgenden Daten sind simuliert und stellen keine fahrzeugspezifischen Sollwerte dar.

Dokumentiertes Kerzenbild: Zylinder 1, 3 und 4 erscheinen überwiegend hellgrau. Zylinder 2 weist trockene schwarze Ablagerungen auf.

Symbolbild: Die Aufnahme zeigt eine verrußte Zündkerze, nicht das tatsächliche Bauteil des fiktiven Werkstattfalls.

Diagnose-Datensatz A

Merkmal	Bereitgestellter Wert
Motor	Vierzylinder-Ottomotor
Kühlmitteltemperatur	89 °C
Regelzustand	Lambdaregelung aktiv
Gespeicherter Fehlercode	P0302
Kurzzeit-Kraftstoffkorrektur im Leerlauf	+17 %
Langzeit-Kraftstoffkorrektur im Leerlauf	+9 %
Kurzzeit-Kraftstoffkorrektur bei 2500 min⁻¹ ohne Last	+4 %
Langzeit-Kraftstoffkorrektur bei 2500 min⁻¹ ohne Last	+9 %
Kerzenbild Zylinder 2	Trocken und schwarz
Kerzenbild übrige Zylinder	Überwiegend hellgrau

Hinweis: Kraftstoffkorrekturen sind abhängig von Hersteller, Adaptionsstrategie und Betriebszustand. Die Werte sind nur innerhalb dieser Fallakte vergleichbar. Die angegebenen Prüfbedingungen wurden durch qualifiziertes Personal bereitgestellt; Lernende führen keine Motorversuche durch.

Deine Diagnoseentscheidung

Frage 1: Was beschreibt P0302?

Erwartete Begründung: Der standardisierte Fehlercode weist auf erkannte Verbrennungsaussetzer an Zylinder 2 hin. Er benennt nicht deren technische Ursache.

Frage 2: Was bedeuten die positiven Kraftstoffkorrekturen?

Erwartete Begründung: Das Steuergerät regelt unter den angegebenen Bedingungen Kraftstoff hinzu. Ein tatsächlicher Luftüberschuss ist möglich, aber nicht bewiesen.

Frage 3: Welche Hypothesen bleiben offen?

Zündanlage: Eine zylinderbezogene Zündstörung könnte die Aussetzer und Verrußung erklären.
Ansaugsystem: Nicht erfasste Luft könnte die Korrekturen besonders im Leerlauf beeinflussen.
Kraftstoffeinspritzung: Eine zylinderbezogene Abweichung der Kraftstoffzufuhr bleibt möglich.
Kompression: Ein mechanischer Einfluss auf die Verbrennung muss gegebenenfalls ausgeschlossen werden.

Wichtiger Zusammenhang: Bei einem Verbrennungsaussetzer gelangt zusätzlicher unverbrauchter Sauerstoff ins Abgas. Dadurch kann eine Lambdaregelung einen scheinbar mageren Zustand erkennen und Kraftstoff hinzuregeln. Das ist eine mögliche Erklärung, kein Beweis im Einzelfall.

Diagnose-Datensatz B: Fachlich durchgeführte Gegenprüfungen

Die Werkstatt ergänzt nach herstellergerechten Prüfungen folgende protokollierte Informationen:

Prüfung	Protokollierter Befund	Aussagegrenze
Ansaugsystemprüfung	Unter den geprüften Bedingungen keine Undichtigkeit festgestellt	Nicht jede zeitweise auftretende Undichtigkeit ist ausgeschlossen
Relative Kompressionsprüfung	Gleichmäßige Vergleichswerte aller vier Zylinder	Kein vollständiger mechanischer Zustandsnachweis
Einspritzansteuerung	Ansteuerung für Zylinder 2 vorhanden	Kraftstoffmenge und Strahlbild bleiben ungeklärt
Zündsystemvergleich	An Zylinder 2 wiederholt auffälliger Zündverlauf	Konkretes Bauteil noch nicht bestimmt

Begründete Fehlereingrenzung: Eine zylinderbezogene Störung im Zündweg rückt jetzt stärker in den Fokus. Zündkerze, Zündspule, elektrische Verbindungen und Ansteuerung sind fachlich nach Herstellerprüfplan weiter zu unterscheiden.

Nicht zulässig: Allein aufgrund der schwarzen Zündkerze oder des Fehlercodes eine Zündspule als defekt erklären und austauschen.

Gestufte Hilfen

Hilfe 1 – Beobachten

Trenne den sichtbaren Befund vom Fehlercode und von den Kraftstoffkorrekturen. Welches Merkmal betrifft genau einen Zylinder?

Hilfe 2 – Vergleichen

Vergleiche die Kurzzeitkorrektur im Leerlauf und bei erhöhter Drehzahl. Beachte, dass der gespeicherte Zündaussetzer die Abgassauerstoffmessung beeinflussen kann.

Hilfe 3 – Entscheiden

Der auffällige Zündverlauf von Zylinder 2 spricht für eine weitere Prüfung des zylinderbezogenen Zündwegs. Für eine konkrete Bauteildiagnose fehlen weiterhin eindeutige, herstellergerecht erhobene Nachweise.

Lerneinheit 5: Zwei kurze Werkstattfälle

Fall A: Vier schwarze Zündkerzen

Datensatz: Häufige Kurzstrecken, wiederholte Kaltstarts, alle vier Zündkerzen leicht verrußt, kein dokumentierter Aussetzerfehler.

Arbeitsfrage: Ist ein zu fettes Gemisch bewiesen?

Feedback: Nein. Das Fahrprofil ist eine plausible Erklärung. Zunächst sind die tatsächlich dokumentierten Betriebsbedingungen, Temperaturinformationen und Regelungsdaten einzuordnen. Ein Defekt einzelner Einspritzventile lässt sich nicht aus dem Bild ableiten.

Fall B: Heller Isolator und Elektrodenschaden

Datensatz: Eine Zündkerze zeigt helle Ablagerungen sowie deutliche Elektrodenabtragung. Informationen über Temperaturverlauf, Wärmewert und Belastung fehlen.

Arbeitsfrage: Reicht das Bild für die Diagnose Gemisch zu mager?

Feedback: Nein. Die sichtbaren Schäden erfordern eine fachliche Prüfung möglicher thermischer und mechanischer Ursachen. Weitere Erprobung und Freigabe dürfen nicht durch Lernende erfolgen.

Lerneinheit 6: Daten statt Vermutungen

Diagnoseinformationen sinnvoll auswählen

Eine fachlich nachvollziehbare Fehlersuche verbindet mindestens vier Informationsgruppen:

Fehlerspeicher: Fehlercode, Häufigkeit und gegebenenfalls gespeicherte Umgebungsbedingungen.
Messwertblock: Betriebszustand, Kraftstoffkorrekturen und Aussetzerinformationen.
Bauteilprüfung: Herstellerkonforme Prüfung eines konkret verdächtigen Systems.
Dokumentation: Beobachtung, Hypothese, Prüfergebnis und verbleibende Unsicherheit.

Video: ScannerDanner – Praxisbeispiel zu Lambdasonden, Kraftstoffkorrekturen und Fehlereingrenzung.

Videoauftrag: Achte darauf, weshalb Messwerte gegengeprüft werden müssen und weshalb ein einzelner Sensorwert nicht ausreicht.

Diagnosequalität: Eine gute Werkstattaussage nennt nicht nur eine vermutete Ursache. Sie beschreibt auch, was die Daten tatsächlich stützen und welche alternativen Erklärungen offenbleiben.

Aufgabenleiter mit begründetem Feedback

Basisaufgabe

Aufgabe: Beschreibe eine verrußte Zündkerze zunächst ohne Ursachendiagnose.

Musterfeedback: „Matte schwarze Ablagerungen auf Isolatorfuß und Elektroden“ ist eine überprüfbare Beobachtung. „Einspritzventil defekt“ wäre dagegen eine unbestätigte Ursachenzuschreibung.

Anwendungsaufgabe

Aufgabe: Beurteile den fiktiven Werkstattfall und wähle zwei zusätzliche Prüfbereiche.

Musterfeedback: Zündsystemvergleich und Ansaugsystemprüfung sind sinnvoll, weil sie unterschiedliche Hypothesen prüfen. Der Aussetzer an Zylinder 2 und die lastabhängigen Korrekturen müssen gemeinsam betrachtet werden.

Transferaufgabe

Aufgabe: Ein anderer Motor hat eine weiße Zündkerze, aber keine auffälligen Kraftstoffkorrekturen. Begründe, warum die Gleichung „weiß = zu mager“ nicht trägt.

Musterfeedback: Die Kerzenfarbe hängt von mehreren Bedingungen ab. Ohne Informationen zu Bauteilverschleiß, Wärmewert, Betriebsprofil und thermischer Belastung ist keine eindeutige Gemischdiagnose möglich.

Interaktive Aufgaben

Quiz: Teste Dein Wissen

Was ist die wichtigste Regel bei der Interpretation eines Zündkerzenbilds? (Das Bild mit Betriebsbedingungen und weiteren Prüfdaten vergleichen) (!Jedes Bild einer festen Fehlerursache zuordnen) (!Nur die Farbe betrachten) (!Fehlercodes grundsätzlich ignorieren)

Welche Bauteile bilden den Funkenbereich einer Zündkerze? (Mittel- und Masseelektrode) (!Einlass- und Auslassventil) (!Kolben und Pleuel) (!Luftfilter und Drosselklappe)

Welche Betriebsbedingung kann trockene Verrußung begünstigen? (Häufige Kurzstrecken bei kühlem Motor) (!Ausschließlich ein defekter Kraftstoffdrucksensor) (!Immer ein gebrochener Kolbenring) (!Ausschließlich eine defekte Lambdasonde)

Was ist bei einer schwarzen feuchten Zündkerze wichtig? (Zunächst die Art der Flüssigkeit und Betriebsbedingungen klären) (!Sofort einen Motorschaden feststellen) (!Immer die Einspritzung erhöhen) (!Die Farbe als sicheren Ölbeweis behandeln)

Welche Aussage über eine helle Zündkerze ist richtig? (Die Farbe allein beweist kein zu mageres Gemisch) (!Helle Kerzen zeigen immer einen Motorschaden) (!Helle Kerzen beweisen einen defekten Injektor) (!Helle Kerzen benötigen grundsätzlich einen anderen Wärmewert)

Was zeigen positive Kraftstoffkorrekturen im geregelten Betrieb grundsätzlich an? (Das Steuergerät regelt Kraftstoff hinzu) (!Das Steuergerät schaltet die Zündung ab) (!Der Motor ist mechanisch einwandfrei) (!Die Zündkerze ist sicher defekt)

Was bedeutet der generische Fehlercode P0302? (Erkannte Verbrennungsaussetzer an Zylinder 2) (!Nachgewiesener Defekt der zweiten Zündspule) (!Defekte zweite Lambdasonde) (!Zwingend zu hoher Kraftstoffdruck)

Was kann eine im Leerlauf stärker positive Kraftstoffkorrektur begründen? (Die Hypothese einer nicht erfassten Luftzufuhr im Ansaugsystem) (!Den sicheren Nachweis einer undichten Zylinderkopfdichtung) (!Den sicheren Nachweis eines defekten Steuergeräts) (!Die Freigabe zum Austausch aller Einspritzventile)

Warum kann ein Verbrennungsaussetzer die Lambdaregelung beeinflussen? (Unverbrauchter Sauerstoff kann in das Abgas gelangen) (!Die Zündkerze misst direkt die Kraftstoffmenge) (!Die Lambdasonde misst den Elektrodenabstand) (!Das Motorsteuergerät deaktiviert immer alle Sensoren)

Welche Vorgehensweise ist bei beschädigten Elektroden fachlich vertretbar? (Den Schaden dokumentieren und qualifizierte Prüfung nach Herstellervorgaben veranlassen) (!Eine eigenständige Fahrfreigabe erteilen) (!Ohne weitere Prüfung den Wärmewert verändern) (!Die Beschädigung grundsätzlich ignorieren)

Memory

Elektrodenabstand	Abstand zwischen Mittel- und Masseelektrode
Isolatorfuß	Keramischer Bereich im Brennraum
Trockenruß	Matte schwarze Ablagerung
Langzeitkorrektur	Längerfristige Anpassung der Kraftstoffzumessung
Freeze Frame	Gespeicherte Betriebsdaten zu einem Diagnoseereignis
Gegenprüfung	Überprüfung einer Hypothese mit zusätzlichen Informationen

Drag and Drop

Ordne die richtigen Begriffe zu.	Bedeutung
Betriebsprotokoll	Fahrprofil und Temperaturen
Kerzenfoto	Sichtbare Ablagerungen und Schäden
Fehlerspeicher	Erkannte und gespeicherte Störungsereignisse
Live-Daten	Regelungswerte während eines Betriebszustands
Prüfplan	Systematische Unterscheidung möglicher Ursachen

Kreuzworträtsel

Elektrode	Wie heißt ein elektrisch leitender Teil der Zündkerze?
Isolator	Welches keramische Bauteil trennt die Mittelelektrode vom Gehäuse?
Lambdasonde	Welcher Sensor erfasst sauerstoffbezogene Zustände im Abgas?
Leerlauf	Wie heißt der Betriebszustand ohne angeforderte Antriebsleistung?
Kompression	Welcher Vorgang verdichtet das Gas vor der Zündung?
Einspritzung	Welcher Vorgang führt Kraftstoff dosiert dem Motor zu?

LearningApps

Lückentext

Im Ottomotor entzündet die

das brennbare Gemisch.

Der elektrische Funke entsteht zwischen zwei

.

Die Versorgung mit Luft und Kraftstoff gehört zur

.

Matte schwarze Ablagerungen werden als

beschrieben.

Häufiger Kaltbetrieb kann die Bildung von

begünstigen.

Eine feuchte Zündkerze erfordert eine zusätzliche

.

Das Motorsteuergerät verarbeitet Messwerte der

.

Positive Kraftstoffkorrekturen bedeuten eine zusätzliche

.

Der Fehlercode P0302 betrifft erkannte Aussetzer am zweiten

.

Bei Fehlzündungen kann zusätzlicher

im Abgas auftreten.

Ein einzelner Bildbefund ist noch keine eindeutige

.

Für fahrzeugspezifische Werte gelten die

.

Offene Aufgaben

Bearbeite die Aufgaben anhand von bereitgestellten Medien, fiktiven Daten oder Simulationen. Keine eigenständigen Eingriffe an Fahrzeugen.

Leicht

Zündkerze: Zeichne eine Zündkerze und beschrifte Isolator, Mittel- und Masseelektrode. Feedbackkriterium: Bauteile müssen funktional richtig zugeordnet sein.
Verrußung: Beschreibe ein Commons-Foto mit trockenen schwarzen Ablagerungen in drei sachlichen Sätzen. Feedbackkriterium: Beobachtung und Ursache werden sprachlich getrennt.
Ottomotor: Erstelle eine kleine Bildfolge zum Viertaktverfahren. Feedbackkriterium: Die Zündung wird in den richtigen funktionalen Zusammenhang eingeordnet.
Fehlerdiagnose: Formuliere drei Fragen zu unbekannten Betriebsbedingungen. Feedbackkriterium: Die Fragen müssen die Aussagekraft des Kerzenbilds verbessern.

Standard

Lambdaregelung: Erstelle ein beschriftetes Systembild mit Einspritzventil, Motorsteuergerät und Lambdasonde. Feedbackkriterium: Signal- und Wirkzusammenhänge sind nachvollziehbar.
Diagnosedaten: Werte Datensatz A schriftlich aus und entwickle zwei unterschiedliche Fehlerhypothesen. Feedbackkriterium: Jede Hypothese muss durch einen konkreten Befund begründet werden.
Diagnoseverfahren: Gestalte ein Entscheidungsdiagramm von der Bildbeobachtung bis zum Prüfplan. Feedbackkriterium: Keine Einzelbeobachtung darf unmittelbar zu einer Reparaturentscheidung führen.
Berufskommunikation: Schreibe ein kurzes fiktives Kundengespräch, das die Unsicherheit einer Zündkerzendiagnose erklärt. Feedbackkriterium: Fachlich korrekt, verständlich und ohne voreilige Zusage.

Schwer

Kraftstoffkorrektur: Vergleiche zwei selbst erstellte fiktive Messwerttabellen mit unterschiedlichen Betriebszuständen. Feedbackkriterium: Du erläuterst Korrekturrichtung, Bedingungen und alternative Ursachen.
Verbrennungsaussetzer: Erkläre in einer Systemgrafik, wie ein Zündaussetzer die Sauerstoffmessung beeinflussen kann. Feedbackkriterium: Der Unterschied zwischen tatsächlichem Gemisch und Sensorsignal wird deutlich.
Werkstattdiagnose: Entwickle einen Prüfplan für Datensatz B und begründe die Reihenfolge. Feedbackkriterium: Der Plan unterscheidet Hypothesen, verweist auf Herstellerverfahren und enthält keine eigenständige Arbeitsfreigabe.
Medienkompetenz: Vergleiche zwei frei zugängliche Zündkerzen-Ratgeber kritisch. Feedbackkriterium: Du überprüfst Quellenqualität, Bildrechte und die Grenzen pauschaler Ursache-Wirkungs-Aussagen.

Lernkontrolle

Ursachenanalyse: Erkläre, weshalb vier schwarze Zündkerzen und eine einzelne schwarze Zündkerze zu unterschiedlichen Prüfschwerpunkten führen können.
Regelkreis: Begründe, warum positive Kraftstoffkorrekturen sowohl mit einem tatsächlichen Luftüberschuss als auch mit Verbrennungsaussetzern vereinbar sein können.
Messstrategie: Entwickle zu zwei konkurrierenden Hypothesen jeweils eine geeignete zusätzliche Informationsquelle und nenne deren Aussagegrenze.
Thermische Belastung: Beurteile einen hellen Isolator mit deutlicher Elektrodenabtragung, ohne eine einzelne Ursache zu behaupten.
Diagnosedokumentation: Formuliere einen Werkstattbericht, der Beobachtung, Hypothese, Prüfergebnis und offene Fragen eindeutig trennt.
Sicherheitskompetenz: Erkläre, weshalb aus einem Lernkurs und einem Zündkerzenbild keine Reparatur- oder Fahrfreigabe abgeleitet werden darf.

Lernnachweis

Für Deinen Lernnachweis erstellst Du eine kurze digitale Diagnosemappe mit folgenden Inhalten:

Ein fachlich korrekt beschriftetes Systembild zu Gemischbildung und Zündung.
Eine neutrale Beschreibung von mindestens drei unterschiedlichen Zündkerzenbildern.
Eine Tabelle mit dokumentierten Betriebsbedingungen und Diagnosedaten.
Zwei begründete Hypothesen zu einem Werkstattfall.
Einen fachlich geeigneten Prüfplan mit Angaben zu fehlenden Informationen und Herstellerbezug.
Eine begründete Bewertung, welche Ursachen ausgeschlossen, weniger wahrscheinlich oder weiterhin offen sind.
Eine klare Dokumentation der Sicherheits- und Freigabegrenzen.

Bewertungsmaßstab: Beobachtungsgenauigkeit, fachliche Begründung, sinnvoller Datenvergleich, Umgang mit Unsicherheit und Einhaltung der Sicherheitsgrenzen.

Kein Bestandteil des Lernnachweises: Praktische Arbeiten an Hochvolt- oder Rückhaltesystemen, eigenständige Eingriffe in das Zündsystem, Reparaturfreigaben oder Fahrfreigaben.

OERs zum Thema

Wikipedia: Zündkerze

Fachquellen zur Vertiefung

Die folgenden Hersteller- und Diagnosequellen sind öffentlich zugängliche Fachinformationen, aber nicht automatisch offen lizenzierte Lehrmaterialien.

DENSO – Spark Plug Troubleshooting: Zündkerzenzustände und mögliche Zusammenhänge.
DENSO – Spark Plug Manual: Grundlagen, Wärmewerte, Fehlersuche und Betriebsbedingungen.
Bosch – Correct Interpreting of Spark Plug Conditions: Herstellerposter mit Vergleichsbildern.
NGK – How Do I Read a Spark Plug?: Beobachtungsmerkmale und mögliche Ursachen.
MOTOR – Diagnosing a Lean-Running Engine: Kraftstoffkorrekturen, Lambdasignale, Fehlerquellen und Verbrennungsaussetzer.

Quellenhinweis: Die Werkstattdatensätze wurden für diesen Lernkurs konstruiert. Sie sind keine Messwerte eines realen Kundenfahrzeugs.

Bildnachweise und Medienrechte

Die eingebundenen Bilder wurden anhand ihrer Wikimedia-Commons-Dateiseiten und Lizenzangaben ausgewählt.

Bildmaterial	Urheber und Lizenz
Viertakt-Animation	UtzOnBike, Cuddlyable3 und Jahobr; CC BY-SA 3.0
Zündkerzenzeichnung	algotruneman; CC0
Einspritzventil	WikipedianProlific; GFDL, zusätzlich CC BY-SA 3.0 ausgewiesen
Lambdaregelung	Stefan-Xp; CC BY-SA 3.0
Sondenkennlinie	Johannes Schneider; CC BY-SA 4.0
Hellbraune Zündkerze	A7N8X; CC BY-SA 4.0
Helle Zündkerze	A7N8X; CC BY-SA 4.0
Beschädigte Zündkerze	A7N8X; CC BY-SA 3.0
Verrußte Zündkerze	Red Rooster; CC BY-SA 3.0
Verölte Zündkerze	Red Rooster; CC BY-SA 3.0
Thermisch belastete Zündkerze	Red Rooster; CC BY-SA 3.0
Verkrustete Zündkerze	Red Rooster; CC BY-SA 3.0

Bei Nachnutzung sind die jeweils verlinkten Lizenzbedingungen, Urheberangaben und gegebenenfalls Hinweise auf Änderungen zu beachten. Die Fotos sind Anschauungsmaterial, keine fahrzeugspezifischen Diagnosen.

Videonachweise: Die YouTube-Videos stammen von NGK Spark Plugs USA und ScannerDanner. Es handelt sich um Verlinkungen beziehungsweise Einbettungen, nicht um eine Übernahme oder offene Neulizenzierung der Videos. Verfügbarkeit und Einbettungserlaubnis können sich ändern.
